技術知識系列之模板工程一
一、樓板支模
1.梁板支模架

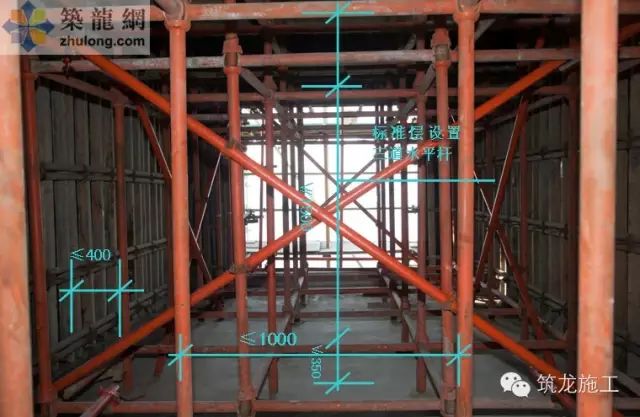

1.1支模架應采用鋼管扣件＋可調U托頂形式，建議采用碗扣式支模架。支模架立桿間距控制在900-1000之間，步距不得大于1500，立桿距離墻邊不宜大于400mm。
1.2架子立桿高度應選擇比樓層凈空高度低400mm左右的鋼管；標準層應設置三道縱橫向水平管，掃地桿離地不得超過200（碗扣件離地不得超過350），鋼管上端自由端不得超過500，可調U型頂托螺紋部分不得超過250。
2.樓板加固

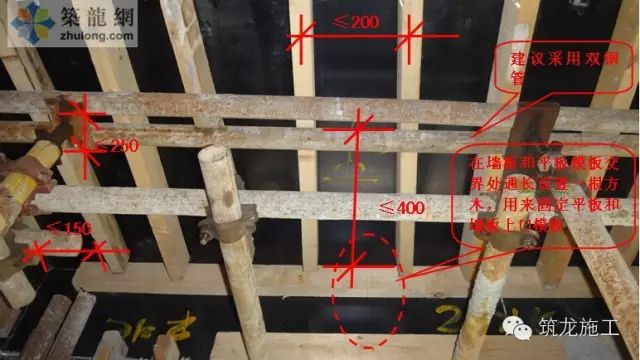

2.1樓板支模木龍骨或型鋼布置要求均勻，凈空間距不超出200mm（板厚150mm內）。
2.2木龍骨或型鋼布置距墻面、梁面的距離控制在150mm以?xún)?nèi)，方木懸挑長度控制在250mm以
內為宜。
2.3主龍骨鋼管必須采用雙鋼管安裝，未端懸挑長度不宜超過400mm，保證樓板底面平整度。

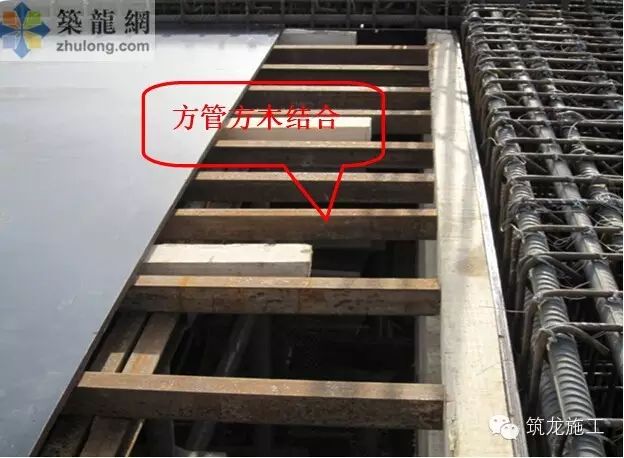

2.4樓板建議采用40*60*3.0方管和40*90進口方木混用作為模板支撐龍骨，提高樓板底板平整度。

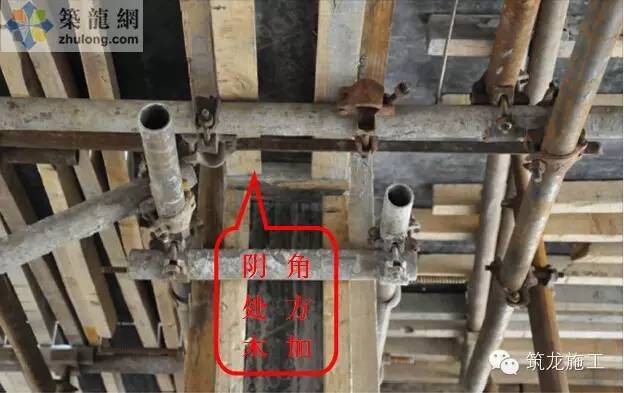

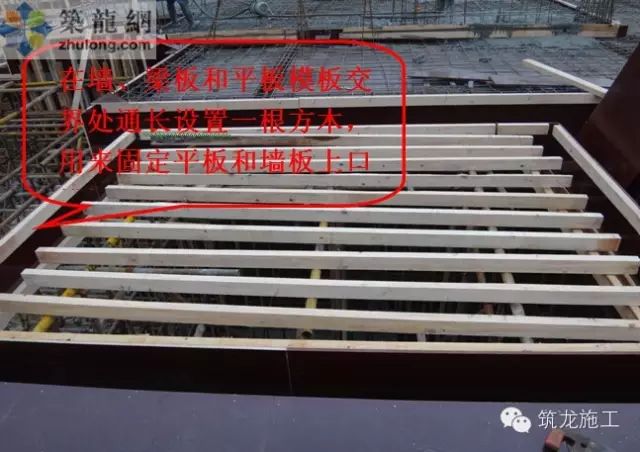

2.5樓板與墻板或梁板交接陰角處均應設置一根通常方木，用來固定陰角處模板，保證陰角順直和防止漏漿。
邊梁控制線
實測實量

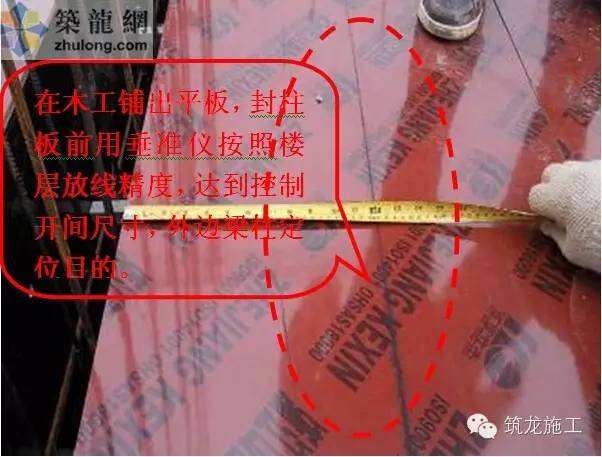

2.6樓板模板安裝完成后，應在模板上設置200或300控制線，以此作為開間和墻柱、邊梁的控制線，保證邊梁支模準確。

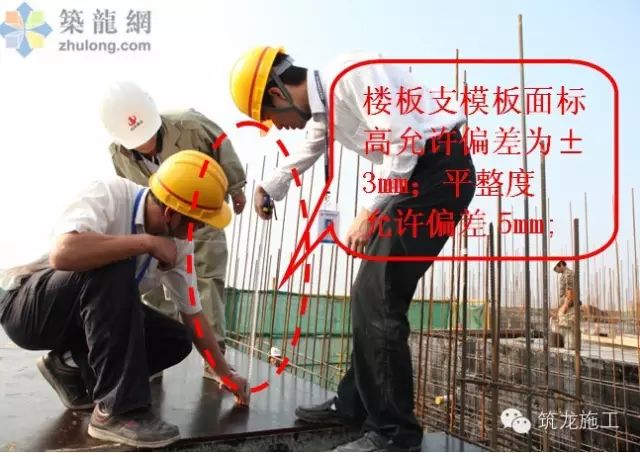

2.7梁板模板安裝完成后，首先采用拉線檢測模板極差，還應用鋁合金尺進行板面平整度檢測。平板模板安裝完成后極差不得大于6mm，平整度允許偏差不得大于5mm。模板間縫隙不得大于1mm，用膠泥填塞密實。
3.掛模施工

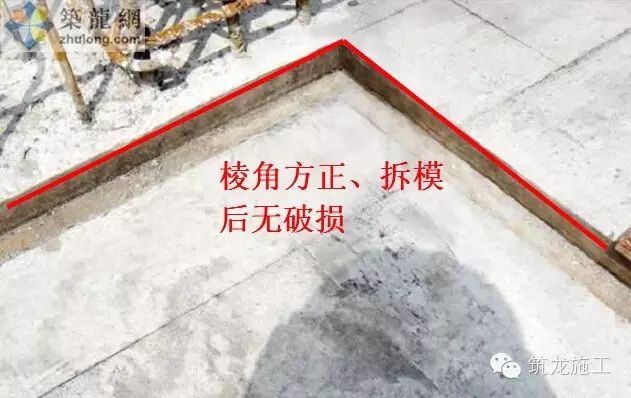

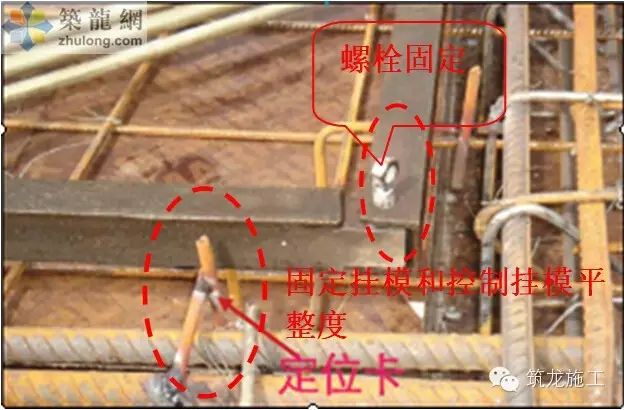

3.1衛生間、廚房間建議采用5#槽鋼制作定型化模板支模，用螺栓固定，提高陰陽角方正度。

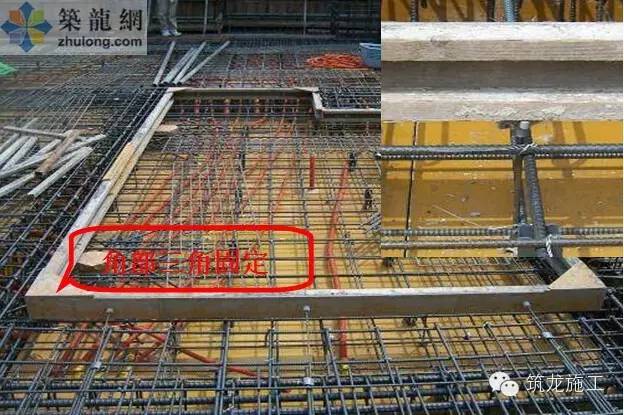

3.2對大于15cm的下沉式掛板，應額外采取頂拉結合的定位加固措施，在模板底部焊接“十”字定位卡，角部拼縫處采用直三角加固。
二、梁模板施工
1.梁支?？刂浦攸c(diǎn)部位
2.梁支模體系

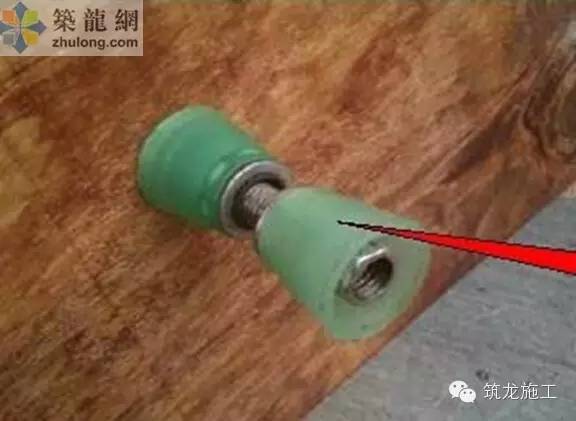

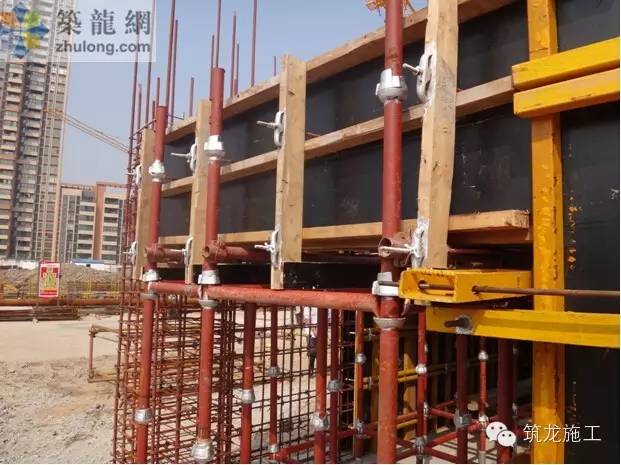

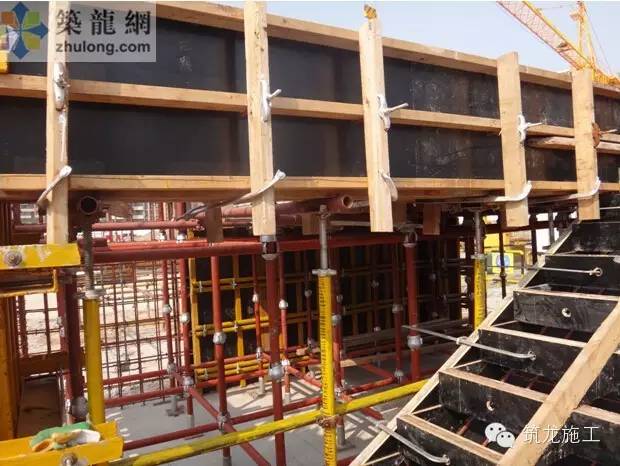

2.1同一作業面上所用的模板、木方必須保證厚度一致，高度小于600的梁采用U型方木箍進行加固固定，間距不得大于600，高度大于600的梁中應按施工方案設穿對拉螺桿，防止出現脹模，梁兩側可采用扣件固定方木的形式固定。
2.2長度大于4000的梁應按1/1000—3/1000進行起拱，梁底標高必須保證準確，梁底板鋪設完成后應進行標高復核。
梁柱節點支模構造

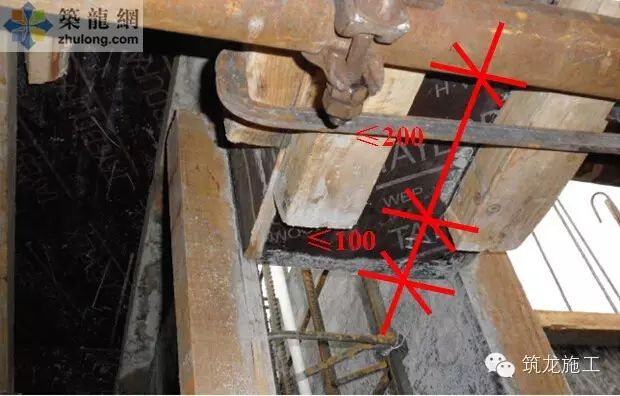

2.3梁墻交接處，梁底模在墻堵頭板上方，與堵頭板內表面平齊，梁底方木距墻堵頭不超過100，防止梁端頭出現下墜現象。
（轉自筑龍施工） |
